Подбор аккумулятора для солнечной электростанции: полное руководство

Аккумулятор определяет, насколько долго солнечная электростанция сможет обеспечивать объект энергией после захода солнца, в пасмурную погоду или при отключении внешней сети. Чтобы подобрать аккумулятор для солнечной панели, необходимо учитывать суточное энергопотребление, напряжение системы, допустимую глубину разряда, ток зарядки и условия эксплуатации. Быстро определить подходящее решение можно с помощью подборщика АКБ на сайте DELTA.

Универсального ответа на вопрос, какой аккумулятор выбрать для солнечных панелей, нет. Для сезонной дачи, дома с постоянным проживанием и резервной системы требования будут разными. Ниже разберем основные технологии и покажем, как рассчитать аккумуляторный блок под конкретную задачу.

Зачем нужен аккумулятор в системе солнечных панелей

Солнечные модули вырабатывают электроэнергию только при достаточном уровне освещенности. При этом график генерации редко совпадает с графиком потребления: максимум выработки приходится на дневные часы, а заметная часть нагрузки в доме возникает утром и вечером.

Аккумулятор решает эту проблему: сохраняет излишки энергии и отдает их тогда, когда мощности солнечных модулей недостаточно.

Как накопитель энергии повышает эффективность автономной системы

Накопитель для солнечных панелей выполняет несколько задач:

• аккумулирует избыточную дневную генерацию;
• обеспечивает электропитание вечером и ночью;
• поддерживает работу оборудования во время облачности;
• формирует резерв на случай отключения электросети;
• помогает снизить зависимость автономного объекта от генератора.

Особенно важна АКБ в полностью автономной системе, где другого стабильного источника электричества нет.

В каких случаях можно использовать солнечные панели без АКБ

Батарея нужна не в каждой конфигурации. Без аккумуляторного блока может работать сетевая электростанция, если выработанная солнечными панелями энергия сразу поступает к потребителям или через соответствующее оборудование взаимодействует с внешней сетью.

Без АКБ можно обойтись и при питании отдельных нагрузок, работающих только днем: например, некоторых насосов или вентиляционного оборудования.

Если же требуется электричество независимо от времени суток и погоды, аккумуляторы для солнечной электростанции становятся обязательной частью системы.

Какие аккумуляторы подходят для солнечных электростанций

Главное отличие подходящей АКБ от обычной стартерной батареи - способность регулярно работать в циклическом режиме. В солнечной системе аккумулятор постоянно заряжается днем и отдает накопленную энергию при недостаточной генерации.

Свинцово-кислотные батареи: особенности и ограничения

Классические автомобильные стартерные свинцово-кислотные аккумуляторы нельзя использовать в солнечной электростанции. Они рассчитаны на кратковременную выдачу высокого пускового тока и не предназначены для регулярных циклических разрядов. В солнечных системах следует применять специализированные тяговые или стационарные АКБ, рассчитанные на многократные циклы заряда и разряда.

Поэтому для солнечной станции предпочтительны специализированные циклические модели.

При выборе свинцовой АКБ следует учитывать:

• значительную массу;
• ограниченную допустимую глубину разряда;
• зависимость фактической емкости от температуры и тока нагрузки;
• необходимость соблюдения рекомендованного режима заряда;
• более низкий циклический ресурс по сравнению с LiFePO4.

AGM и GEL аккумуляторы для автономного энергоснабжения

AGM и GEL относятся к герметизированным свинцово-кислотным аккумуляторам.

В AGM электролит удерживается в стекловолоконном сепараторе. Такие батареи не требуют долива воды, отличаются низким саморазрядом и подходят для резервных и автономных систем.

В GEL электролит находится в гелеобразном состоянии. Такие модели хорошо подходят для циклической эксплуатации и могут использоваться там, где требуется регулярный заряд и разряд.

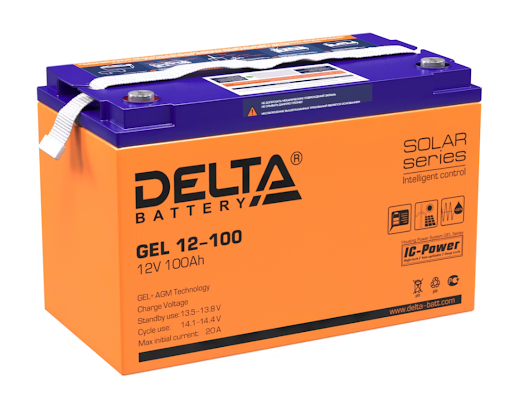

DELTA GEL 12-100

AGM или GEL батарея для солнечной панели - рациональный вариант, когда важны надежность, проверенная технология и умеренные первоначальные затраты.

Литиевые накопители: преимущества LiFePO4-технологии

LiFePO4 - литий-железо-фосфатная технология получила широкое распространение в современных системах накопления энергии. Ее преимущества:

• высокий циклический ресурс;
• возможность использовать большую долю номинальной емкости;
• сравнительно небольшой вес;
• высокий КПД заряда-разряда;
• способность принимать высокий зарядный ток при соблюдении требований производителя;
• встроенная система управления BMS в большинстве готовых решений.

В накопителях работу батареи контролирует система управления BMS: она отслеживает напряжение ячеек, ток и температуру и защищает их от выхода за допустимые пределы, в том числе при перезаряде и чрезмерном разряде.

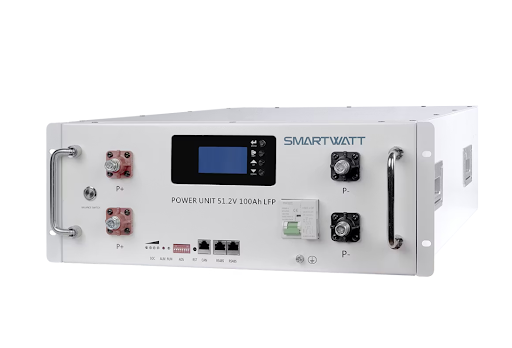

Стационарный литиевый накопитель SMARTWATT POWER UNIT 51.2-100 LFP

Пример такого решения — SMARTWATT POWER UNIT. Это модульные накопители для резервного электроснабжения, а также автономных и гибридных солнечных электростанций. Выдерживают свыше 6000 рабочих циклов, что эквивалентно 15 годам эксплуатации при соблюдении рекомендуемых условий.

Сравнение разных типов аккумуляторов по сроку службы и стоимости

Параметр	AGM	GEL	LiFePO4
Первоначальная стоимость	низкая/средняя	средняя	высокая
Полезная глубина разряда	ограниченная	ограниченная	высокая
Циклический ресурс	средний	средний/повышенный	высокая
Масса	высокая	высокая	ниже
Скорость заряда	средняя	средняя	высокая
BMS	не требуется	не требуется	встроена в батарею
Подходящий режим	резервный и циклический	циклический	интенсивный циклический

Конкретное количество циклов зависит не только от технологии, но и от модели, глубины разряда, температуры и режима зарядки. Поэтому сравнивать аккумуляторы для солнечных батарей по характеристикам и выбору следует по технической документации производителя, а не только по типу химии.

Основные характеристики аккумулятора для солнечных панелей

Емкость батареи и запас энергии

Емкость указывается в ампер-часах - А·ч. Однако для сравнения аккумуляторов удобнее учитывать и запас энергии:

Энергия, Вт·ч = напряжение, В × емкость, А·ч.
Например, аккумулятор для солнечных батарей 100 Ач при номинальном напряжении 12 В имеет теоретический запас около 1200 Вт·ч, или 1,2 кВт·ч.

Использовать весь этот объем энергии обычно нельзя: допустимая доля зависит от технологии АКБ и требований производителя.

Напряжение и совместимость с оборудованием

Типовые аккумуляторные системы строятся на напряжении 12, 24 или 48–51,2 В. Напряжение аккумуляторного блока должно соответствовать требованиям инвертора и контроллера заряда.

Как правило, выбор напряжения связан с мощностью инвертора:

12 В - типичное номинальное напряжение для инверторов мощностью примерно 1–1,5 кВт;

24 В - обычно применяется с инверторами мощностью около 3–4 кВт;

48–51,2 В - характерно для более мощных систем с инверторами примерно от 5 до 20 кВт.

Чем выше мощность системы, тем целесообразнее использовать более высокое напряжение аккумуляторного блока. При одинаковой передаваемой мощности это позволяет уменьшить рабочий ток, снизить нагрузку на кабели и сократить электрические потери.

Подключать батарею с напряжением, не соответствующим параметрам инвертора, нельзя. Поэтому совместимость АКБ, инвертора и контроллера заряда необходимо проверять еще на этапе проектирования солнечной электростанции.

Глубина разряда и количество рабочих циклов

Глубина разряда DoD показывает, какая часть номинального запаса энергии была использована.

Если батарея емкостью 100 А·ч отдала 50 А·ч, глубина разряда составляет примерно 50%.

Для ресурса АКБ этот показатель принципиален: регулярная работа на предельной глубине разряда ускоряет старение многих типов батарей. Поэтому при расчете важно ориентироваться не на номинальную, а на полезную емкость.

Скорость зарядки и допустимый ток

При выборе оборудования важно учитывать допустимый зарядный ток аккумулятора. Если контроллер заряда имеет недостаточную мощность, он будет ограничивать использование доступной солнечной генерации и увеличивать время восстановления заряда батареи.

У современных инверторов со встроенным зарядным устройством максимальный ток заряда, как правило, выше и соответствует требованиям большинства распространенных аккумуляторов. При этом ориентироваться следует не только на максимально допустимый ток АКБ, но и на рекомендованный рабочий режим.

Для литиевых батарей желательно избегать постоянной работы на предельных токах. Например, для аккумулятора емкостью 100 А·ч ток 0,5C составляет 50 А. Даже если производитель допускает максимальный ток заряда 100 А, заряд и разряд током около 0,5C позволяют снизить нагрузку на элементы и способствуют увеличению количества циклов заряда-разряда, а значит, и срока службы батареи.

Конкретные допустимые и рекомендуемые значения тока необходимо сверять с технической документацией производителя аккумулятора.

Как подобрать аккумулятор для солнечной панели под конкретную систему

Подбор начинают не с конкретной модели АКБ, а с нагрузки. Сначала определяют, сколько электроэнергии объект действительно потребляет и какое время автономии должна обеспечивать система - то есть как долго она должна работать без достаточной солнечной генерации.

Расчет необходимой емкости АКБ по потреблению энергии

Упрощенная формула выглядит так:

Eакб = Eсут × N / DoD / η
где:

• Eсут - суточное потребление, Вт·ч;
• N - необходимое количество суток автономности;
• DoD - допустимая глубина разряда;
• η - коэффициент, учитывающий потери системы.

После определения требуемого запаса энергии его переводят в ампер-часы:

C = Eакб / V
Например, если нагрузка потребляет 3 кВт·ч в сутки, нельзя просто купить батарею номиналом 3 кВт·ч: необходимо учесть допустимую глубину разряда и потери преобразования.

Учет мощности солнечных модулей и контроллера заряда

Большая АКБ сама по себе не сделает систему автономнее, если солнечным модулям не хватает мощности для ее своевременной зарядки.

При проектировании одновременно сопоставляют:

• суточное потребление;
• ожидаемую солнечную генерацию;
• емкость аккумуляторного блока;
• мощность инвертора;
• характеристики MPPT- или PWM-контроллера;
• максимальный зарядный ток АКБ.

В результате панель, контроллер, инвертор и солнечный аккумулятор должны рассматриваться как единая система.

Определение количества аккумуляторов для автономной работы

Количество батарей зависит сразу от необходимого напряжения и емкости.

При последовательном соединении увеличивается напряжение, а емкость в А·ч остается прежней. При параллельном соединении напряжение сохраняется, а суммарная емкость увеличивается.

Например, две одинаковые батареи 12 В 100 А·ч, подключенные последовательно, образуют блок 24 В 100 А·ч. Если те же две батареи подключить параллельно, получится батарейный блок 12 В 200 А·ч.

При создании батарейных сборок необходимо использовать совместимые аккумуляторы одной технологии, модели, емкости и, по возможности, одинакового возраста и состояния.

Особенно важно соблюдать это требование для литиевых батарей. В одной сборке должны применяться аккумуляторы с совместимыми BMS, а в системах с обменом данными - с одинаковыми или предусмотренными производителем версиями BMS и протоколами связи. Несовместимость систем управления может привести к некорректному распределению токов, ошибкам связи, преждевременному отключению отдельных батарей и нестабильной работе всего массива.

При параллельном соединении несколько аккумуляторов работают как единый батарейный массив. Если BMS одной из батарей отключит ее от цепи, нагрузка перераспределится на оставшиеся аккумуляторы. Это может привести к превышению допустимого тока, срабатыванию защит и, в зависимости от схемы системы, к отключению всего батарейного блока. Поэтому возможность последовательного и параллельного соединения, допустимое количество батарей и требования к BMS необходимо обязательно сверять с документацией производителя.

Какие аккумуляторы лучше выбрать для солнечных батарей

Лучшие решения для дома с постоянным проживанием

Для дома, где солнечная станция ежедневно участвует в энергоснабжении, на первый план выходят:

• высокий циклический ресурс;
• достаточная полезная емкость;
• прогнозируемая работа при регулярных разрядах;
• возможность быстрого восстановления заряда;
• контроль состояния батареи;
• экологичность и безопасность эксплуатации - в этом отношении одним из предпочтительных вариантов являются литиевые аккумуляторы LiFePO4, которые не содержат свинца и не выделяют газов при штатной эксплуатации.

Для интенсивной ежедневной эксплуатации чаще выбирают LiFePO4-аккумуляторы. Альтернативой могут быть GEL-батареи, рассчитанные на циклическую работу, однако размещать их непосредственно в квартире или жилых помещениях не рекомендуется. Для таких АКБ следует предусматривать отдельное техническое помещение с подходящими условиями эксплуатации и вентиляцией в соответствии с требованиями производителя.

Оптимальные варианты для дачи и сезонного использования

На даче потребление обычно ниже, а система может эксплуатироваться только несколько месяцев в году. Здесь не всегда экономически оправдан аккумулятор с максимальным количеством циклов.

AGM или GEL могут быть рациональным решением для освещения, холодильника, насоса, электроники и другой умеренной нагрузки.

Особое внимание необходимо уделить хранению зимой: правила консервации и допустимый температурный диапазон зависят от технологии АКБ.

АКБ для резервного питания при отключениях электричества

Если солнечные панели используются преимущественно как резерв при авариях сети, аккумуляторы большую часть времени находятся заряженными и вступают в работу эпизодически.

В таком режиме важны:

• надежность хранения заряда;
• способность обеспечить требуемую нагрузку;
• корректная работа с инвертором;
• достаточное время автономии.

Перед тем как купить АКБ для солнечных панелей, полезно определить, какие приборы действительно должны работать при отключении. Часто резервирование только холодильника, освещения, связи, автоматики и циркуляционных насосов позволяет заметно сократить необходимую емкость батарейного блока.

Как рассчитать количество аккумуляторов для солнечной электростанции

Количество аккумуляторов определяют после того, как рассчитаны необходимый запас энергии и рабочее напряжение системы. На этом этапе задача состоит в том, чтобы подобрать такое число АКБ, которое обеспечит требуемое время автономии и одновременно будет соответствовать параметрам инвертора и контроллера заряда.

Пример расчета батарейного блока для дома

Допустим, для работы критически важных потребителей необходимо обеспечить запас энергии 3,6 кВт·ч.

Если по результатам предварительного расчета батарейный блок должен иметь полезный запас энергии не менее этого значения, далее выбирают конкретную модель АКБ и определяют необходимое количество батарей с учетом:

• номинального напряжения системы - 12, 24 или 48–51,2 В;
• полезной, а не только номинальной емкости аккумулятора;
• допустимой глубины разряда;
• требований производителя к последовательному и параллельному соединению;
• ограничений по количеству аккумуляторов в одном массиве;
• совместимости BMS - для литиевых батарей.

Например, для системы 24 В сначала формируют последовательную цепочку батарей, обеспечивающую требуемое напряжение, а затем при необходимости увеличивают общую емкость за счет параллельных ветвей.

Таким образом, ответ на вопрос, сколько аккумуляторов нужно для солнечных панелей, получают не простым делением требуемой энергии на емкость одной АКБ. Необходимо одновременно учитывать напряжение системы, полезную емкость батарей и допустимую схему их соединения.

Как увеличить время автономной работы системы

Время автономии зависит от соотношения между запасом энергии в аккумуляторах и фактическим потреблением оборудования. Поэтому увеличить его можно двумя основными способами: нарастить полезную емкость батарейного блока или снизить нагрузку.

В первую очередь имеет смысл определить приоритетные потребители - оборудование, которое действительно должно продолжать работать при отсутствии солнечной генерации. Например, это могут быть освещение, холодильник, связь, автоматика или циркуляционные насосы.

Мощные нагрузки - электрокотлы, водонагреватели, электрические плиты и другие нагревательные приборы - способны очень быстро разрядить аккумуляторный блок, поэтому их работу от АКБ необходимо учитывать отдельно еще на этапе проектирования.

Если требуемого времени автономии недостаточно, можно увеличить емкость аккумуляторного массива, но только в пределах, допустимых производителем батарей, инвертора и BMS. При этом солнечная электростанция должна обладать достаточной мощностью, чтобы восстановить израсходованный заряд за доступный период генерации.

Ошибки при выборе аккумулятора для солнечных панелей

Покупка АКБ с недостаточной емкостью

Слишком маленький аккумулятор приходится разряжать глубже и заряжать чаще. В результате автономности не хватает, а батарея быстрее вырабатывает свой циклический ресурс.

Обратная крайность - неоправданно большой батарейный блок, который солнечные панели не способны полноценно заряжать. Поэтому емкость должна соответствовать возможностям всей электростанции.

Несоответствие параметров батареи и инвертора

Типичная ошибка - выбрать АКБ по емкости и не проверить напряжение, максимальный разрядный ток и алгоритм зарядки.

Даже качественная аккумуляторная батарея для солнечных панелей не будет работать правильно, если настройки инвертора или контроллера не подходят для ее технологии.

Особенно важна совместимость при использовании литиевых накопителей с BMS.

Использование неподходящих типов аккумуляторов

Автомобильная стартерная АКБ и аккумулятор для циклической солнечной системы решают разные задачи. Постоянные глубокие разряды способны быстро вывести стартерную батарею из строя.

Также не следует объединять в один батарейный блок старые и новые АКБ, батареи разной емкости или разных технологий, если такая схема прямо не предусмотрена производителем.

Ответы на частые вопросы об аккумуляторах для солнечных панелей

Какой аккумулятор лучше для солнечной электростанции?

Если система работает ежедневно и требуется высокий циклический ресурс, одним из наиболее перспективных вариантов является LiFePO4. Для резервного питания и проектов с ограниченным бюджетом можно рассматривать AGM и GEL.

Поэтому определять, какой аккумулятор лучше для солнечной электростанции, следует по четырем основным критериям: режим эксплуатации, требуемая автономность, климатические условия и бюджет.

Сколько аккумуляторов нужно для солнечных панелей?

Количество зависит не от числа солнечных модулей напрямую, а от потребления объекта и необходимого времени автономной работы.

Сначала рассчитывают запас энергии в кВт·ч, затем учитывают допустимую глубину разряда и потери, после чего определяют число аккумуляторов и схему их соединения под напряжение инвертора.

Какая солнечная панель нужна для зарядки аккумулятора 100 Ач?

Это зависит от напряжения АКБ, ее текущего уровня заряда, технологии, доступного количества солнечных часов и допустимого зарядного тока.
Например, батарея 12 В 100 А·ч содержит номинально около 1,2 кВт·ч энергии. Если требуется восстановить примерно 50% заряда, необходимо вернуть около 600 Вт·ч плюс компенсировать потери.

При четырех эквивалентных часах пиковой солнечной генерации расчетный минимум составит около 200 Вт. На практике для такой задачи может быть разумно рассматривать солнечный массив примерно 200–300 Вт с правильно подобранным контроллером. Для восстановления почти полного заряда за один солнечный день потребуется большая мощность.

Сколько служит аккумулятор в солнечной системе?

Срок службы зависит от технологии, температуры, глубины и частоты разрядов, качества зарядного оборудования и соблюдения эксплуатационных требований.

У свинцовых батарей ресурс особенно чувствителен к регулярным глубоким разрядам и длительному хранению в разряженном состоянии. LiFePO4 рассчитаны на значительно более интенсивную циклическую эксплуатацию, однако также требуют корректной работы BMS и соблюдения температурных ограничений.

Поэтому при выборе лучше сравнивать не только цену одной аккумуляторной батареи, но и стоимость хранения 1 кВт·ч энергии на протяжении всего срока эксплуатации.

Если вы планируете купить аккумулятор для солнечной электростанции, сначала определите нагрузку, требуемое время автономии и параметры инвертора. После этого можно переходить к выбору технологии и конкретной модели.

Заключение

Правильно подобранный аккумулятор делает солнечную электростанцию стабильной, эффективной и предсказуемой в эксплуатации. При выборе важно учитывать не только емкость АКБ, но и напряжение системы, допустимую глубину разряда, циклический ресурс, скорость зарядки, условия эксплуатации и совместимость с инвертором и контроллером. Именно комплексный подход позволяет получить необходимый запас энергии и избежать лишних затрат.

Для автономных и резервных систем можно рассмотреть аккумуляторы DELTA - флагманского бренда компании ЭНЕРГОН. За 25 лет работы компания накопила значительную экспертизу в области аккумуляторных решений, а продукция DELTA проходит многоуровневый контроль качества. Ежегодно реализуется около 4 млн аккумуляторов бренда, которые используются как в частных системах энергоснабжения, так и на крупных коммерческих и промышленных объектах.

В ассортименте DELTA представлены решения для разных сценариев эксплуатации - от резервного питания до систем альтернативной энергетики. Это позволяет подобрать АКБ с учетом требуемой емкости, режима работы, бюджета и особенностей конкретной солнечной электростанции.
