Обслуживание стационарных свинцово-кислотных аккумуляторов: регламент, контроль и безопасность

Обслуживание стационарных свинцово-кислотных аккумуляторов помогает сохранить расчетное время резерва и обнаружить ослабленный элемент до отказа батарейной системы. В программу обслуживания входят осмотр корпусов и соединений, контроль напряжения и температуры, проверка зарядного устройства, измерение внутреннего сопротивления и периодическое испытание фактической емкости.

Чтобы правильно составить регламент, сначала нужно установить тип батареи. В стационарных свинцово-кислотных системах применяют герметизированные клапанно-регулируемые АКБ VRLA и вентилируемые батареи с жидким электролитом VLA. Внутри VRLA встречаются AGM, GEL и OPzV; для VLA типичным примером служат OPzS. Это не взаимозаменяемые обозначения: конструкция определяет режим заряда, условия размещения и перечень операций при обслуживании.

Для небольшой установки достаточно плановых обходов и ручных измерений. На критически важных объектах их дополняют мониторингом каждого блока и историей изменений. Ниже разберем типы батарей, их эксплуатационные различия и покажем, какие проверки автоматизация не заменяет.

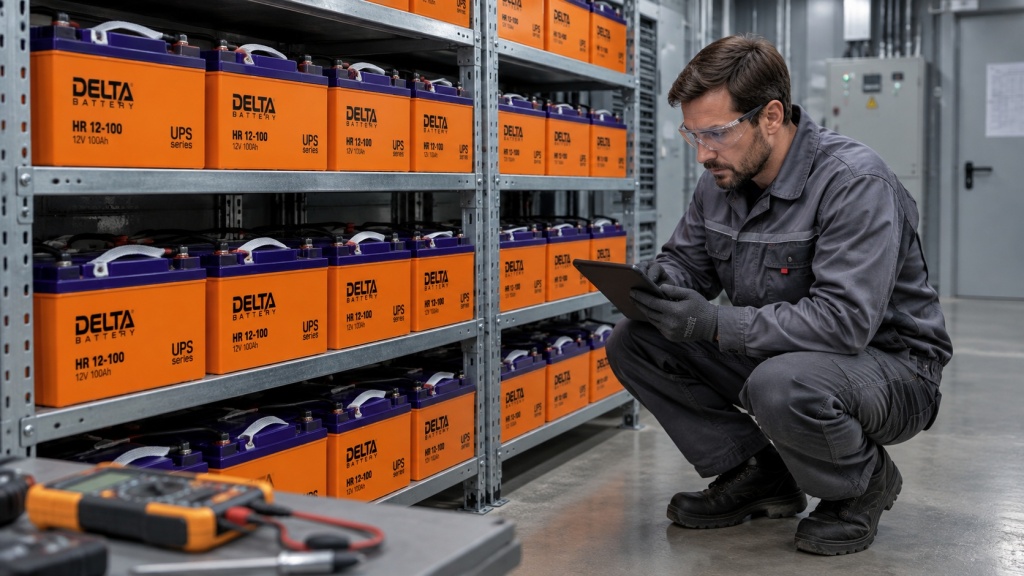

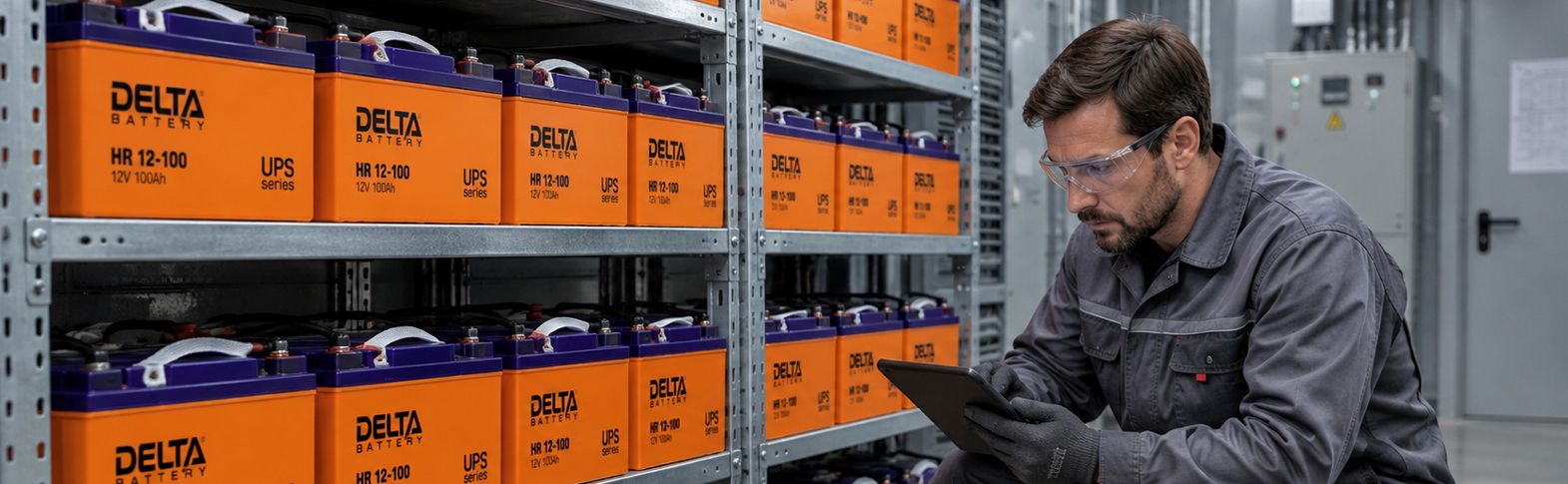

Проверка стационарной аккумуляторной батареи специалистом

Какие стационарные свинцово-кислотные аккумуляторы бывают

Стандарты IEC 60896-21 и IEC 60896-22 относятся к стационарным VRLA, а IEC 60896-11 – к вентилируемым VLA. Для выбора регламента важен не только термин в названии, но и паспорт конкретной серии.

Чем эти типы отличаются в обслуживании

VRLA AGM. Электролит удерживается стекловолоконным сепаратором, а корпус снабжен клапаном. Воду не доливают и корпус не вскрывают; контролируют заряд, температуру, напряжение и состояние соединений.

VRLA GEL и OPzV. Электролит загущен до геля; OPzV – один из стационарных вариантов такой конструкции. Нужны паспортные уставки заряда и тот же контроль состояния, но без операций с электролитом.

VLA и OPzS. Это вентилируемые батареи с жидким электролитом; OPzS – распространенный тип стационарной VLA. Помимо общих измерений, по инструкции изготовителя контролируют уровень и при необходимости плотность электролита.

Какие задачи решает обслуживание стационарной аккумуляторной батареи

Обслуживание – это не одна операция, а замкнутый процесс:

Осмотр → измерение → сравнение с исходным уровнем → проверочное действие → запись результата → решение.

Задача программы – обнаружить неблагоприятный режим или слабый элемент до того, как отказ проявится во время реального отключения сети.

Почему необслуживаемую VRLA-батарею все равно нужно проверять

VRLA – клапанно-регулируемая свинцово-кислотная батарея. В AGM электролит абсорбирован стекловолоконным сепаратором, а в GEL загущен до геля; рекомбинация газов уменьшает расход воды. Поэтому штатный долив не предусмотрен. FAQ DELTA прямо предупреждает: герметизированную батарею нельзя вскрывать и доливать в нее воду или электролит.

Но батарея остается электрохимической системой. На нее влияют температура, напряжение постоянного подзаряда, пульсации зарядного устройства, глубокие разряды, состояние контактов и разброс между блоками. Все это нужно контролировать.

Чем обслуживание герметичной VRLA отличается от заливной VLA

Для обеих технологий проверяют корпус, температуру, напряжения, соединения, режим заряда и фактическую емкость. У вентилируемой батареи с жидким электролитом дополнительно контролируют его уровень и, если это требует руководство, плотность; доливают воду только установленного качества по процедуре изготовителя. Операции VLA нельзя переносить на VRLA.

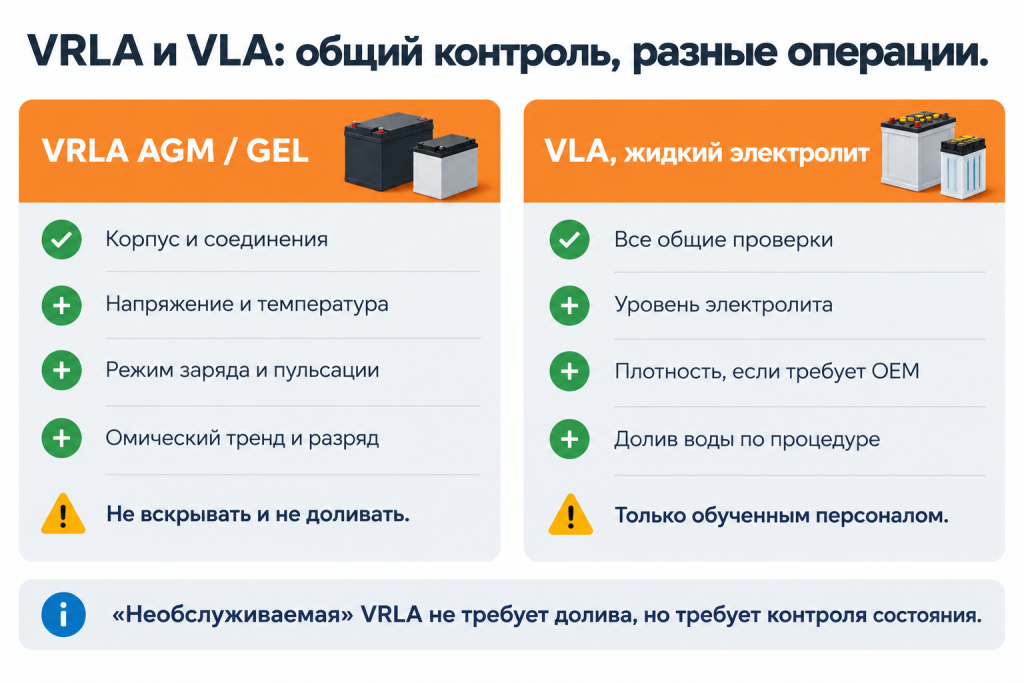

Различия в обслуживании герметичных VRLA и заливных аккумуляторов

Какие документы и исходные данные определяют программу обслуживания

Документ	Для чего нужен	Важное ограничение
IEC 62485-2	безопасность стационарных свинцовых и никелевых установок	описывает электрические опасности, газ и электролит; полный текст платный
IEC 60896-21	методы испытаний стационарных VRLA	не является руководством по конкретной модели
IEC 60896-22	требования к стационарным VRLA в буферном режиме	применяется вместе с частью 21
IEC 60896-11	вентилируемые стационарные свинцовые батареи	не переносить на VRLA без проверки
IEEE 1188-2025	обслуживание, испытания и критерии замены VRLA	актуальная платная редакция; версия 2005 заменена
IEEE 450-2020	обслуживание и испытания стационарных заливных батарей	относится к VLA, проект новой редакции не является действующим стандартом
Руководство производителя	напряжения, токи, температура, хранение и испытания конкретной серии	задает модельные параметры и процедуры в пределах применимых норм и проекта

IEC 62485-2 охватывает безопасность монтажа, эксплуатации, осмотра, обслуживания и утилизации стационарных батарей до 1500 В DC. Для объекта дополнительно учитывают российские нормы, проект, инструкции ИБП или зарядного устройства и внутренние регламенты предприятия.

Старые отраслевые инструкции могут быть полезны исторически, но их интервалы нельзя автоматически применять к современным VRLA. Регламент обслуживания нужно привязывать к типу батареи, проекту установки и документации изготовителя.

Как серия DELTA влияет на план обслуживания

Серия помогает определить исходные паспортные условия: допустимый режим заряда, расчетный срок службы и ожидаемый сценарий применения. Она не заменяет регламент: периодичность обходов, измерений и контрольных разрядов назначают по документации конкретной модели, важности объекта и фактическим условиям работы.

• DELTA DTM: универсальные резервные системы, включая ИБП, видеонаблюдение и охранно-пожарные системы; 0,8–26 А·ч, до 8 лет.
• DELTA DTM L: длительное резервирование, инженерные системы и ИБП; 33–250 А·ч, до 12 лет.
• DELTA HR: ИБП, системы постоянного тока, связь и ЦОД с типовым режимом резервирования; 5–100 А·ч, до 12 лет в зависимости от модели.
• DELTA HR W: компактные ИБП, которым нужна высокая мощность на коротком интервале; 5–20 А·ч, до 10 лет.
• DELTA HRL W: ответственные системы с короткой автономией и повышенной энергоотдачей; 28–220 А·ч, до 15 лет.
• DELTA HRL X: ИБП, серверные и связь с разными интервалами разряда; 7,2–180 А·ч, до 15 лет.
• DELTA RBM: замена совместимого заводского батарейного модуля APC без самостоятельной сборки; 5–36 А·ч, 12–192 В, до 8 лет.

Указанный срок относится к паспортным условиям серии и не является сроком до замены на любом объекте. Температура, качество заряда и глубина разрядов могут изменить ресурс и требуемую частоту контроля.

Три уровня контроля состояния стационарной батареи

Первый уровень регулярный обход и ручные измерения

Специалист проверяет внешний вид, чистоту, крепление, доступность вентиляции, температуру, показания зарядного устройства и журнал событий. На ответственных цепях записывают общее напряжение и напряжение каждого блока.

Второй уровень периодическая диагностика состояния батареи

К ней относятся измерения внутреннего сопротивления, импеданса или проводимости, контроль сопротивления межэлементных соединений и испытание фактической емкости. Методы применяют по утвержденной процедуре и сопоставляют с исходными данными.

Третий уровень непрерывный мониторинг каждого блока и цепи

Датчики автоматически собирают параметры каждого блока и цепи, фиксируют разряды, строят тренды и передают тревоги в BMS или DCIM. Это особенно ценно для крупных батарей, распределенных площадок и систем, где цена пропущенного отказа высока.

Что специалист проверяет при обходе аккумуляторной установки

Как проверить корпуса батарей и окружающее пространство

Ищут вздутие, трещины, следы утечки, коррозию, загрязнение, смещение блока и посторонние предметы. Инструмент и металлические детали нельзя класть на батареи: случайное замыкание выводов способно вызвать дугу и пожар.

Как обнаружить проблемы с клеммами перемычками и нагревом

Осматривают защитные колпачки, крепеж и следы перегрева. Повышенная температура одного соединения относительно соседних может указывать на повышенное переходное сопротивление. Момент затяжки берут из руководства и применяют калиброванный инструмент; «дотянуть для надежности» без значения нельзя.

Как контролировать температуру помещения и отдельных блоков

Важны не только средняя температура, но и разброс по стойке. Верхние полки рядом с источником тепла могут стареть быстрее. Руководство EUROBAT по VRLA связывает повышенную рабочую температуру с ускоренным старением и приводит ориентир о сокращении ресурса при длительной работе выше температуры, указанной производителем. Это не универсальная формула точного остаточного срока для любой модели.

Какие параметры зарядного устройства нужно записывать

Проверяют напряжение постоянного подзаряда, ток, температурную компенсацию, наличие и амплитуду пульсаций, сообщения о неисправности. Чрезмерная переменная составляющая может снижать ресурс и характеристики батареи; допустимый предел берут из документации батареи и зарядного оборудования.

Какие события и отклонения нужно фиксировать в журнале

Сверяют фактические отключения, глубину и длительность разрядов, аварии климата и нештатные режимы заряда. Батарея, пережившая продолжительный глубокий разряд, может требовать проверки раньше календарной даты.

Что показывает каждый электрический параметр батареи

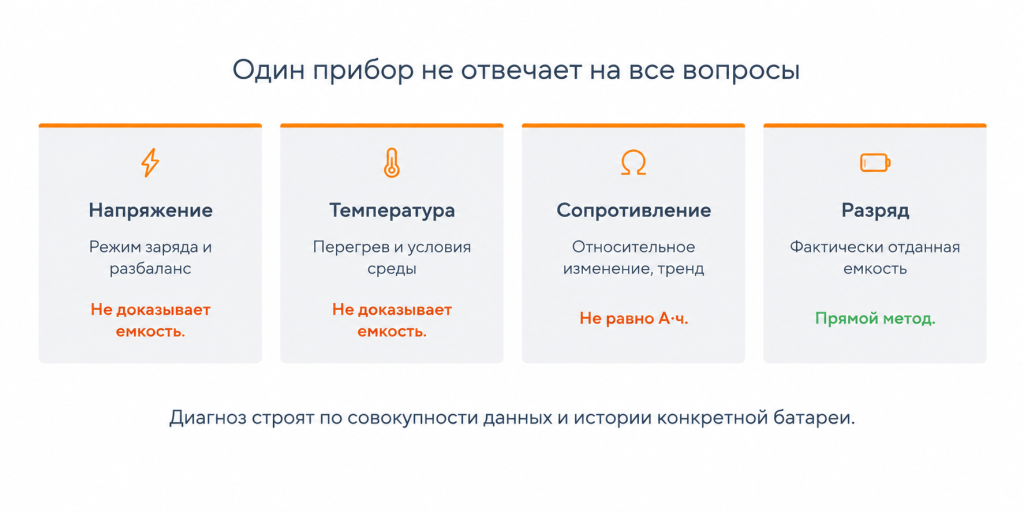

Что показывают напряжение, температура, сопротивление и контрольный разряд АКБ

Что можно узнать по общему напряжению батарейной цепи

Оно подтверждает режим зарядного устройства и позволяет видеть крупные отклонения. Но сумма может быть нормальной при завышенном напряжении одних блоков и заниженном напряжении других. Поэтому общего показания недостаточно.

Зачем сравнивать напряжение каждого аккумуляторного блока

Поэлементные значения выявляют разбаланс и нестабильный элемент. Их сравнивают между собой, с паспортным диапазоном и собственной историей в сопоставимом режиме.

Как оценивать ток постоянного подзаряда и уровень пульсаций

Необычный рост тока может сопровождать внутреннюю неисправность, а чрезмерные пульсации – проблему выпрямителя. Измерение должно учитывать тип прибора, диапазон и способ установки датчика.

Почему температуру нужно сопоставлять с соседними блоками

Контролируют температуру помещения, пилотных блоков или каждого элемента – в зависимости от критичности. Особенно важен локальный перегрев: среднее по комнате его скроет.

Как использовать внутреннее сопротивление импеданс и проводимость

Это омические методы. Они удобны для быстрого сравнения блоков и поиска тренда, но разные приборы используют разные сигналы и алгоритмы. Значения нельзя бездумно смешивать.

Почему нужно измерять сопротивление межэлементных соединений

Контакт может выглядеть нормально, но иметь повышенное сопротивление. На большом токе это вызывает падение напряжения и нагрев. Измерение соединений дополняет проверку самих блоков.

Почему внутреннее сопротивление не равно остаточной емкости

Омический тест не разряжает батарею на расчетном режиме и не измеряет отданные ампер-часы. Megger рекомендует использовать исходный уровень и последующую динамику, а не один универсальный порог для всех моделей.
Чтобы результаты можно было сравнивать:

• при вводе записать начальные значения, а рабочий исходный профиль сформировать после стабилизации батареи в срок, установленный изготовителем или применимой методикой;
• применять один прибор и методику;
• измерять при сопоставимых температуре и состоянии заряда;
• сравнивать блок с соседними и с собственной историей;
• при отклонении проверить контакт, температуру и напряжение;
• при необходимости назначить разрядное испытание.

Фраза «тестер показал 70% емкости» без подтвержденной модели пересчета вводит в заблуждение. FAQ DELTA также указывает, что достоверно определить емкость одним портативным тестером проводимости нельзя.

Как безопасно проверить фактическую емкость батареи разрядом

Контрольный разряд показывает, какой заряд батарея отдает до установленного конечного напряжения при заданных токе, температуре и длительности. Он требует проекта испытания и безопасного резервирования критической нагрузки.

Как подготовить батарею и объект к контрольному разряду

• определить допустимость отключения или переключить нагрузку на резерв;
• зарядить батарею по руководству и выдержать установленное время;
• записать температуру, напряжения блоков и исходные показания;
• проверить измерительные приборы, кабели, защиту и аварийное прекращение теста;
• задать ток или мощность, длительность и конечное напряжение по таблице конкретной модели.

Какие параметры контролировать во время испытательного разряда

Записывают общий ток, напряжение цепи, напряжения блоков, температуру и время. Нельзя продолжать испытание ниже допустимого конечного напряжения ради «полного разряда». Если один блок достиг предела раньше, действуют по утвержденной процедуре: останавливают испытание, применяют предусмотренный байпас или другое заранее определенное решение, а событие фиксируют как значимый результат диагностики.

Что проверить после завершения разряда и восстановления заряда

Батарею немедленно возвращают в предусмотренный режим заряда, контролируют восстановление и фиксируют отклонения. Результат сравнивают с паспортной емкостью для того же тока, температуры и конечного напряжения. EUROBAT подчеркивает зависимость результата от условий разряда; сравнение разных режимов напрямую некорректно.

Как составить регламент обслуживания для конкретной батареи

Универсального графика «раз в месяц делать все» нет. Интервалы устанавливают по руководству серии, стандарту, критичности и истории объекта. У ряда производителей регламент разделяет ежемесячные и полугодовые операции - это ориентир, а не норма для батарей DELTA.

Уровень	Что делать	Кого назначать
Регулярно	осмотр, помещение, показания зарядного устройства, тревоги	по OEM и критичности
Периодически	напряжения блоков, температура, омические параметры, соединения	по регламенту и трендам
По событию	проверка после глубокого разряда, перегрева, аварии заряда или изменения нагрузки	сразу после события и восстановления безопасного состояния
Испытание емкости	контролируемый разряд по паспортному режиму	по стандарту/OEM, при приемке, по тренду или перед решением о замене

Для VLA в регламент добавляют операции с уровнем и плотностью электролита, если они предписаны изготовителем. Для VRLA вскрытие и долив запрещены.

Какие неисправности помогает обнаружить система мониторинга АКБ

Современная система может контролировать:

• напряжение каждого блока и всей цепи;
• ток заряда и разряда;
• ток пульсаций;
• температуру блоков и окружающей среды;
• внутреннее сопротивление или другой омический параметр;
• сопротивление межэлементных соединений;
• события разряда и длительность;
• нарушение установленных порогов.

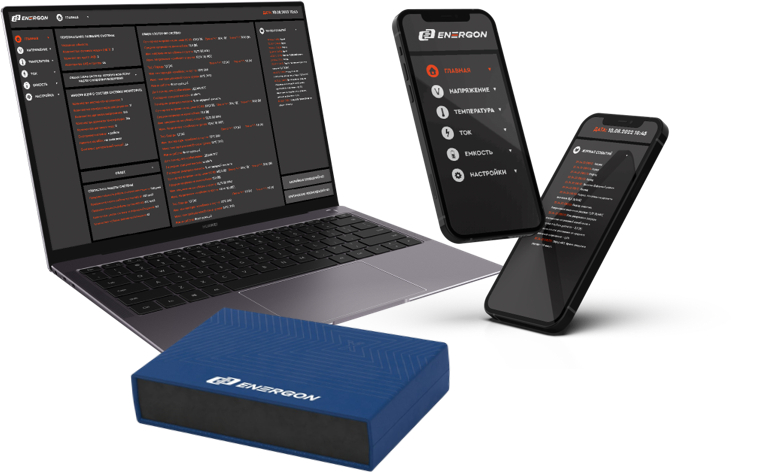

Например, собственное решение ENERGON DEMS-02, которая легко интегрируется в любую ИТ-инфраструктуру, позволяет отслеживать до 144 батарей одновременно и гарантирует безопасность данных без их отправки на сторонние серверы.

Система мониторинга ENERGON DEMS - универсальное решение для автоматизации процесса эксплуатации аккумуляторных батарей

Какие проверки система мониторинга не может заменить

Система мониторинга измеряет автоматически фактическую емкость в А·ч, если не проводится контролируемый разряд. Он может не увидеть механический дефект, загрязнение или неверно уложенный кабель. И он не принимает инженерное решение: тревога должна запускать утвержденный сценарий проверки.

Как превратить тревогу мониторинга в проверяемое действие

• Подтвердить, что датчик и канал связи исправны.
• Сравнить параметр с рабочим исходным профилем, соседними блоками и предыдущими значениями.
• Проверить температуру, напряжение и режим зарядного устройства.
• Осмотреть блок, клеммы и соединения.
• Повторить измерение эталонным прибором.
• При необходимости провести контролируемое испытание емкости.
• Зафиксировать решение: исправить соединение, скорректировать режим, усилить наблюдение или заменить элемент/цепь.

Пороги тревоги задают по спецификации производителя, исходным измерениям и статистике конкретной батареи. Значение «+20% сопротивления» из чужой статьи не является универсальным критерием отказа.

Какие требования безопасности соблюдать при работе с батарейной цепью

Стационарная батарея способна отдать очень большой ток короткого замыкания. Электролит вызывает химические ожоги, газовыделение создает риск воспламенения, а высоковольтная цепь – поражения током и дугового события. Опасное газовыделение возможно и у VRLA при неисправности или перезаряде.

Минимальные принципы:

• допускается только обученный персонал;
• применяются предусмотренные СИЗ и изолированный инструмент;
• снимаются металлические украшения;
• исключаются открытый огонь, искры и случайное замыкание;
• соблюдаются вентиляция и безопасные проходы;
• перед работой определяется точная схема отключения и резервирования;
• пролив на поверхности нейтрализуют только по SDS и инструкции объекта;
• при попадании кислоты на кожу или в глаза место немедленно промывают водой и обращаются за медицинской помощью по процедуре изготовителя и предприятия.

Конкретную процедуру разрабатывают по IEC 62485-2, российским требованиям, паспорту батареи и правилам электробезопасности предприятия.

Какие данные хранить в журнале аккумуляторной батареи

Без истории даже точные измерения мало полезны. Записывайте:

• дату, время и фамилию исполнителя;
• состояние сети и зарядного устройства;
• температуру помещения и контрольных блоков;
• общее напряжение и напряжения элементов;
• токи заряда/разряда и пульсаций, если измеряются;
• омические значения с указанием прибора и метода;
• состояние корпусов, клемм и соединений;
• разрядные события и восстановление;
• выполненные действия, замененные элементы и причину;
• следующую дату проверки.

После замены блока начальные значения и рабочий исходный профиль обновляют с пометкой, чтобы новое значение не сравнивалось как прямое продолжение старого элемента.

Типичные ошибки при обслуживании стационарных аккумуляторов

• Оценивать цепь только по общему напряжению.
• Считать VRLA полностью не требующей обслуживания.
• Выводить остаточную емкость из одного омического числа.
• Использовать пороги другого производителя или серии.
• Не фиксировать исходные значения при вводе.
• Смешивать показания разных приборов без корреляции.
• Затягивать соединения без заданного момента.
• Игнорировать температурный разброс по стойке.
• Не проверять батарею после глубокого разряда или аварии климата.
• Настраивать мониторинг без ответственных и сценария реакции.
• Вскрывать VRLA или доливать электролит.
• Заменять один блок в старой цепи без инженерной оценки совместимости.

Когда ручного контроля недостаточно и нужен онлайн-мониторинг

Мониторинг особенно оправдан, если:

• батарея питает ЦОД, связь, энергетику или другой критичный процесс;
• цепь длинная, а ручной обход занимает много времени;
• площадок много и они удаленные;
• требуется поэлементная история и аудит событий;
• температура или режим нагрузки нестабильны;
• отказ одного блока способен ограничить всю автономию;
• данные нужно передавать в BMS, DCIM или диспетчерскую.

На небольшой некритичной установке качественный ручной регламент может быть достаточен. Решение принимают по стоимости отказа и трудоемкости контроля, а не по числу батарей отдельно.

Чек-лист организации обслуживания стационарной батареи

• Установлен тип батареи: VRLA AGM/GEL или VLA.
• Есть актуальное руководство конкретной серии.
• Назначены ответственные и безопасная процедура.
• При вводе записаны начальные значения; после стабилизации сформирован рабочий исходный профиль.
• Контролируются заряд, температура и каждый блок.
• Омические измерения выполняются одним методом.
• Есть программа проверки фактической емкости.
• События разряда запускают внеплановую оценку.
• Тревоги мониторинга связаны со сценарием действий.
• Все результаты сохраняются в журнале.

Частые вопросы об обслуживании и диагностике аккумуляторов

Нужно ли обслуживать герметичные AGM и GEL?

Да. Долив воды не нужен, но требуются осмотр, контроль заряда и температуры, измерения блоков, проверка соединений и фактической емкости.

Что важнее: напряжение или внутреннее сопротивление?

Они отвечают на разные вопросы. Напряжение показывает электрический режим, омический параметр – относительное изменение внутреннего состояния. Ни один из них отдельно не подтверждает емкость.

Можно ли тестером узнать остаточную емкость?

Не достоверно в ампер-часах без подтвержденной модели для конкретной батареи. Омический тест используют для скрининга и тренда; емкость подтверждают разрядом.

Как часто делать контрольный разряд?

По руководству производителя, применимому стандарту, критичности и результатам наблюдения. Универсального интервала для всех VRLA и VLA нет.

Заменяет ли мониторинг ручной осмотр?

Нет. Он собирает параметры и события, но не видит все механические дефекты и сам по себе не измеряет емкость без разряда.

Какие параметры контролировать по каждому блоку?

Поэлементно обычно контролируют напряжение; температуру измеряют на контрольных блоках или каждом блоке – по проекту и критичности. Для ответственных цепей добавляют выбранный омический показатель. Сопротивление соединений и токи контролируют по схеме системы мониторинга.

Вывод: как организовать обслуживание стационарной батареи и снизить риск отказа

Тревога мониторинга – еще не диагноз. Сначала проверяют измерение и соединения, затем сопоставляют тренд с режимом работы; решение о ресурсе подтверждают испытанием емкости. Ручной осмотр, история параметров и контрольный разряд дополняют друг друга – ни один метод не закрывает задачу в одиночку.

Инструкции и технические описания конкретных серий доступны в разделе документации DELTA, а выбор батарей – в каталоге стационарных аккумуляторов или с помощью подборщика.

Для регламента VRLA можно отдельно сверить документацию серий DELTA DTM и DELTA HR, а для крупных стационарных цепей – DELTA OPzV и DELTA OPzS. Требования нельзя переносить между сериями автоматически. Работы на промышленных цепях должны выполнять квалифицированные специалисты.
