Как выбрать аккумулятор для ИБП

Аккумулятор – ключевой элемент источника бесперебойного питания. Он обеспечивает оборудование энергией, когда напряжение в сети пропадает или выходит за допустимые пределы. От характеристик батареи зависят время автономной работы и надежность всей системы резервного электроснабжения.

В корпоративной инфраструктуре батарейная система может состоять из сотен аккумуляторов, а ошибка при подборе – привести к остановке серверов, систем связи, инженерного оборудования или производства. Поэтому сначала анализируют электрическую схему, нагрузку, требуемую автономию и условия эксплуатации, а затем выбирают конкретные АКБ.

Для бизнеса результат подбора – не отдельная батарея, а проверенное решение с подтвержденным временем автономии, совместимым зарядным устройством, понятным графиком замены и доступным сервисом.

Зачем ИБП нужен аккумулятор и как он работает

В составе ИБП аккумулятор накапливает энергию и отдает ее при нарушении сетевого питания. В нормальном режиме зарядное устройство поддерживает батарею в заряженном состоянии. Когда сеть отключается, постоянный ток от АКБ поступает на инвертор, преобразуется в переменный и питает подключенное оборудование.

Обычно батарея работает в буферном режиме: получает поддерживающий заряд и разряжается только при сбое сети. Если регулярно происходят отключения, батарея начинает работать в циклическом режиме, поэтому в расчете учитывают глубину разряда, число циклов и скорость восстановления заряда.

От чего зависит время автономной работы

Номинальная емкость важна, но по ней одной нельзя определить фактическое время работы. На автономию влияют:

• активная мощность нагрузки и ее изменение во времени;
• пусковые токи электродвигателей, насосов и компрессоров;
• напряжение батарейного массива и количество АКБ в цепи;
• КПД инвертора и собственное потребление ИБП;
• скорость разряда, конечное напряжение и доступная емкость батареи;
• температура, возраст и техническое состояние аккумуляторов;
• запас, заложенный на старение и развитие нагрузки.

Для серверной или ЦОД учитывают не только текущую нагрузку, но и ее рост после расширения инфраструктуры. У технологического оборудования отдельно проверяют кратковременные пики мощности. ИБП должен выдерживать их по выходу, а батареи – отдавать требуемый ток без недопустимого падения напряжения.

Технологии аккумуляторов для ИБП: AGM, GEL или литий

В системах бесперебойного питания применяют герметизированные свинцово-кислотные батареи AGM и GEL, а также стационарные литиевые накопители на основе LiFePO₄. Универсально лучшей технологии нет: выбор зависит от режима работы, бюджета и требований к жизненному циклу.

AGM: основной вариант для резервного питания

В AGM-батареях VRLA электролит удерживается в стекловолоконном сепараторе. Такие АКБ не требуют долива воды, имеют низкое внутреннее сопротивление и способны отдавать высокую мощность за короткое время. Их широко применяют в серверных, ЦОД, системах связи и автоматизации. Для типовых ИБП в линейке DELTA представлены серии DTM и DTM L, а для ответственных объектов связи и ИБП премиум-класса  HR и HR W. И, наконец, высокотехнологичные серии АКБ для ЦОД и критически важной IT-инфраструктуры — HRL W и HRL X. Ресурс AGM сокращают высокая температура, перезаряд и регулярные глубокие разряды.

GEL: для повышенной циклической нагрузки

В GEL-батареях электролит загущен до гелеобразного состояния. Они лучше переносят глубокие разряды и уместны при регулярных отключениях, но предъявляют строгие требования к зарядному напряжению и току. Перед заменой AGM на GEL необходимо сверить зарядный алгоритм ИБП с требованиями батареи. В продуктовом ассортименте DELTA данная технология представлена линейками GEL и GX.

Литий-ионные аккумуляторы

Литий-ионные системы могут иметь высокий циклический ресурс, компактные габариты и поддерживать быстрый заряд — в зависимости от конкретной химии, конструкции и условий эксплуатации. В промышленном проекте их рассматривают вместе со встроенной или внешней BMS, защитой и протоколами обмена данными.

В линейке DELTA Xpert для таких задач предназначены батарейные шкафы UDL и UDL-R. Совпадения номинального напряжения недостаточно: требуется подтвержденная совместимость с ИБП. Более высокую первоначальную стоимость сравнивают с расходами на обслуживание, замену и возможный простой за весь жизненный цикл.

Чем отличаются технологии аккумуляторов

Критерий	AGM	GEL	LiFePO₄
Типичный режим	Буферный и циклический	Буферный и циклический	Буферный и интенсивный циклический
Сильная сторона	Доступность, высокая отдаваемая мощность, широкий выбор	Устойчивость к глубоким разрядам	Высокий циклический ресурс, компактность, развитый мониторинг
Что проверить	Напряжение поддерживающего заряда и разрядные таблицы	Чувствительность к превышению рекомендованного зарядного напряжения и длительному перезаряду	Совместимость с BMS, параметры зарядного устройства, коммуникационный протокол и настройки ИБП
Основное ограничение	Температура и глубокий разряд сокращают ресурс	Чувствительность к неправильному заряду	Более высокие начальные затраты и требования к интеграции

В корпоративной спецификации указывают не только технологию батареи, но и применимые стандарты. Для VRLA это IEC 60896-21/22 и IEC 62485-2, для промышленных литиевых АКБ – IEC 62619 и IEC 62620. Окончательный перечень зависит от отрасли и проектной документации.

Как подобрать аккумулятор для ИБП

Чтобы подобрать батарею для ИБП, последовательно проверяют электрические параметры, нагрузку, требуемое время автономной работы и условия размещения. При замене внутренней АКБ исходными данными служат руководство ИБП и характеристики штатной батареи. Для новой корпоративной системы рассчитывают всю батарейную группу с учетом режима объекта и требований к резервированию.

1. Проверить напряжение и конфигурацию батарейного массива

Напряжение батареи и всей цепи должно соответствовать документации ИБП. Например, массив 96 В можно собрать из восьми последовательных АКБ по 12 В: напряжение суммируется, а емкость в А·ч остается равной емкости одного АКБ. Параллельные цепи применяют только с разрешения изготовителя, предусматривая равномерное распределение токов и отдельную защиту.

2. Определить мощность нагрузки

Для расчета автономии нужна активная мощность в ваттах. Нельзя считать, что нагрузка 10 кВА потребляет 10 кВт: результат зависит от коэффициента мощности и состава оборудования.
Для действующего объекта используют замеры и журналы мониторинга. К фактической нагрузке добавляют ожидаемый рост и проектный запас. Для электродвигателей отдельно проверяют пусковой ток и форму выходного напряжения ИБП.

3. Задать требуемое время автономной работы

Автономию связывают со сценарием объекта. Иногда достаточно 5–15 минут для завершения процессов или запуска генератора, иногда связь и автоматика должны работать несколько часов. Для критической инфраструктуры рассчитывают штатный сценарий, задержку запуска генератора и другие согласованные отказы.

4. Выполнить предварительный расчет емкости

Для первичной оценки можно использовать формулу:
C = P × t / (U × η × K),
где C – требуемая емкость, А·ч; P – активная мощность нагрузки, Вт; t – время автономии, ч; U – номинальное напряжение батарейного массива, В; η – КПД ИБП в режиме работы от батарей; K – коэффициент доступной емкости, учитывающий скорость и глубину разряда, температуру и другие ограничения.

Например, для нагрузки 3 кВт, автономии 30 минут, батарейного массива 96 В и КПД 0,9 расчет без поправки на доступную емкость даст около 17,4 А·ч:
3000 × 0,5 / (96 × 0,9) ≈ 17,4 А·ч.
Полученное значение нельзя сразу переносить в спецификацию. При коротком разряде свинцовая батарея отдает меньше номинальной энергии, поэтому модель выбирают по таблицам постоянной мощности или тока для заданного времени, температуры и конечного напряжения. В расчет также закладывают запас на старение и рост нагрузки. Для первичного подбора можно также использовать калькулятор внешних АКБ DELTA, а результат уточнить по технической документации.

5. Проверить зарядное устройство, корпус и подключение

Большая емкость увеличивает не только автономию, но и время восстановления заряда. Зарядный модуль должен обеспечивать рекомендуемый ток и напряжение. Также проверяют:

• габариты, массу и несущую способность стойки или шкафа;
• тип, размер и расположение клемм;
• полярность, сечение кабелей и допустимый ток соединителей;
• аппараты защиты и ожидаемый ток короткого замыкания;
• температурный режим, вентиляцию и доступ для обслуживания;
• возможность мониторинга состояния подключенных АКБ и батарейных массивов.

В одной цепи используют АКБ одинаковой технологии, модели, емкости и, желательно, одной партии. Надежность смешанной цепи определяет самое слабое звено.

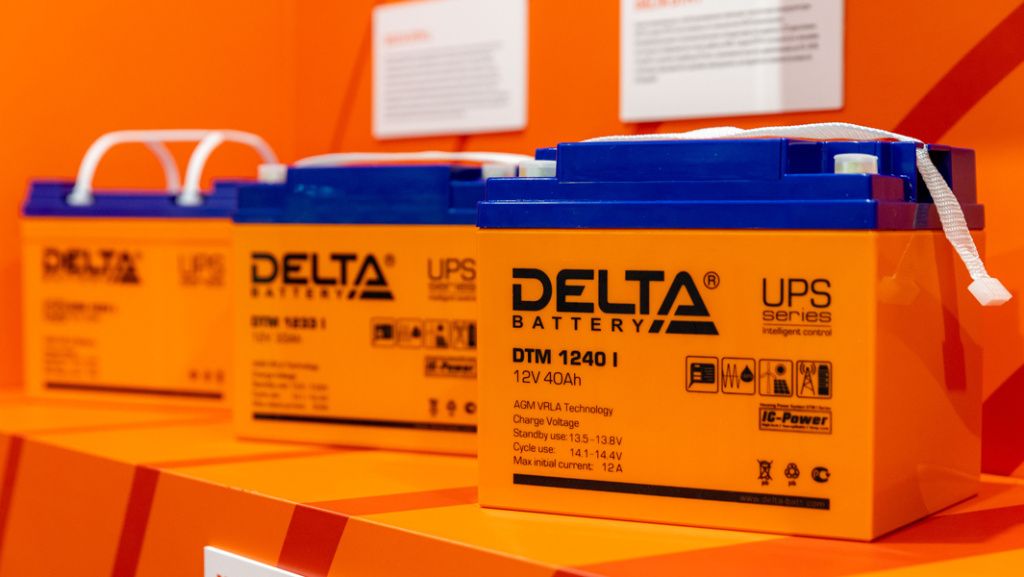

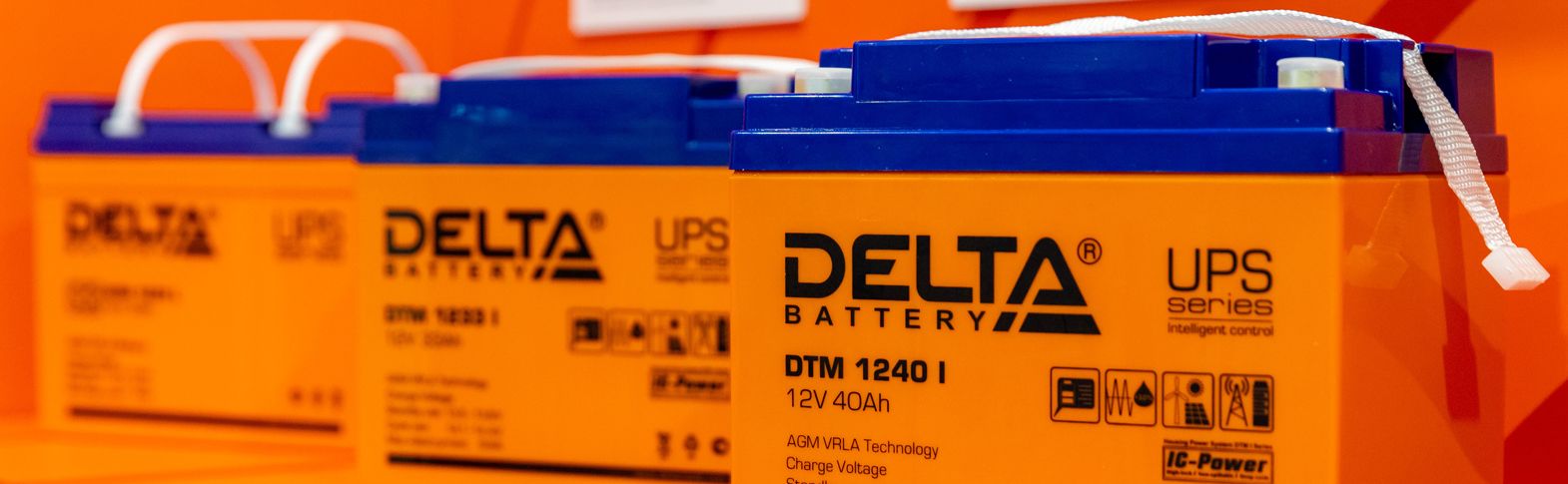

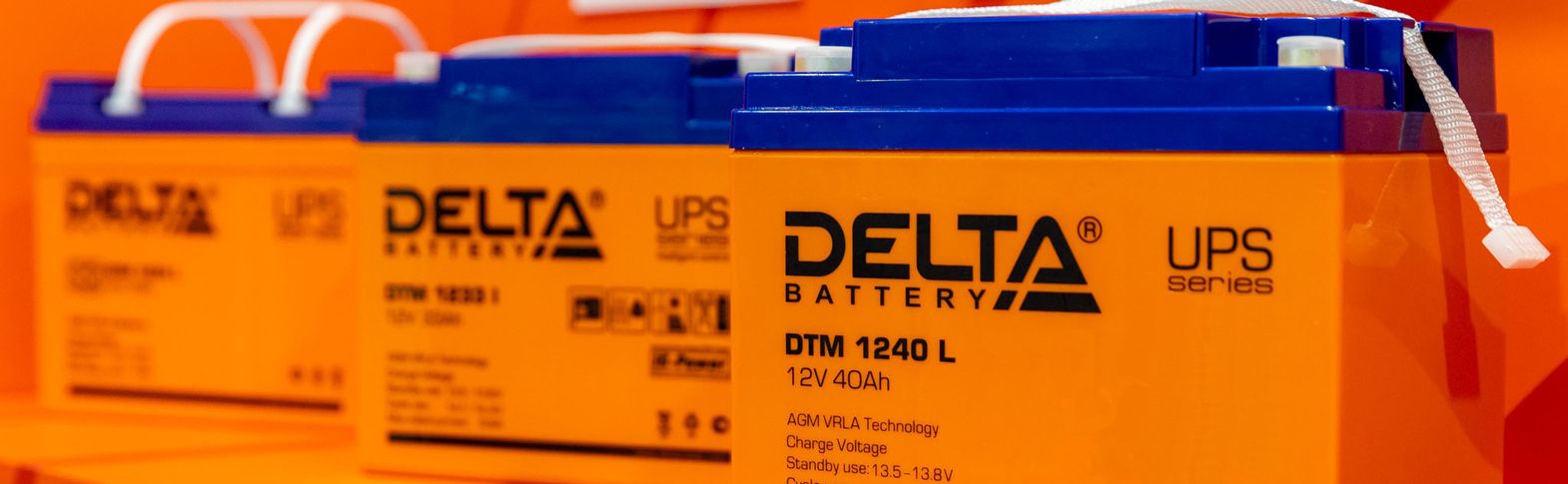

Серии аккумуляторов DELTA для ИБП

В каталоге продукции DELTA представлены решения для резервного электропитания. Для классических ИБП в первую очередь рассматривают стационарные аккумуляторы DELTA, рассчитанные на буферную эксплуатацию и высокую разрядную мощность. Обзор линеек и сценариев их применения также собран в разделе «Аккумуляторы DELTA для ИБП». Серию и конкретную модель выбирают под режим объекта, нагрузку и плановое время автономной работы.

Чем отличаются свинцово-кислотные серии DELTA

Серия	Ключевое отличие и преимущество	Диапазон и срок службы	Когда выбирать
DELTA DTM	Основная серия UPS, ставшая стандартом рынка АКБ, одно решение для разных задач: от ИБП до переносного оборудования.	0,8–26 Ач; до 8 лет	ИБП дома и в офисе, медицинское оборудование и средства инвидуальной мобильности
DELTA DTM L	Линейка Long Life с большой емкостью и широким диапазоном моделей	33–250 Ач; до 12 лет	Продолжительное резервирование, аварийное питание, насосы и инженерные системы

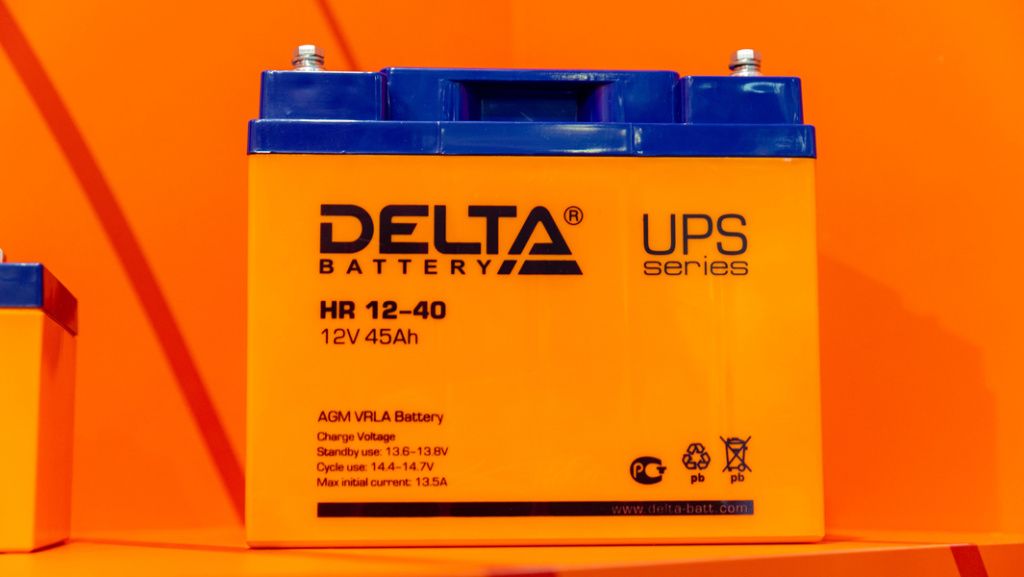

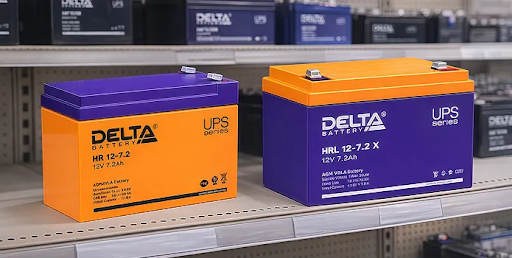

DELTA HR	Базовая серия для источников бесперебойного питания (ИБП) с отличными разрядными характеристиками и широким выбором типоразмеров	4,5–100 Ач; до 12 лет	ИБП, системы связи, серверные и ЦОД с типовыми требованиями к резервированию
DELTA HR W	Повышенная энергоотдача за счет более толстых пластин и измененной структуры решетки	5–20 Ач; до 10 лет	Компактные ИБП, которым требуется высокая мощность на коротком интервале
DELTA HRL W	Серия DELTA Xpert с повышенной энергоотдачей и улучшенными характеристиками короткого разряда	28–220 Ач; до 15 лет	Ответственные системы с короткой автономией и увеличенным расчетным сроком службы
DELTA  HRL X	Высокие разрядные характеристики во всем диапазоне временных интервалов	7,2–180 Ач; до 15 лет	ЦОД, серверные и связь, где сценарии автономии различаются по длительности
DELTA RBM	Готовые модули для совместимых ИБП APC, металлический корпус и улучшенный отвод тепла	5–36 Ач; 12–192 В; до 8 лет	Готовая замена аккумуляторного картриджа без необходимости самостоятельной сборки

DTM это стандартный выбор для компактных систем резервирования питания. DTM L целесообразна при большей требуемой емкости и длительном резервировании. HR и HR W подходят для типовых проектов, когда требуется надежный AGM-аккумулятор с хорошей отдаваемой мощностью. Линейки HRL W и HRL X ориентированы на более ответственные объекты и увеличенный расчетный срок службы. RBM выбирают не как отдельную АКБ, а как готовый модуль под совместимую модель ИБП APC.

Актуальное наличие конкретных моделей и список авторизованных продавцов для оптовой или розничной покупки можно уточнить в разделе «Где купить».

Как выбрать модель внутри серии

Даже внутри одной линейки модели различаются не только емкостью. Для спецификации проверяют:

• токоотдачу и мощность одного АКБ по разрядной таблице на требуемом интервале автономии;
• габариты, массу, тип клемм и полярность;
• максимальный ток заряда и зарядное напряжение;
• расчетный срок службы и температурный режим;

Для короткой автономии ключевым параметром часто становится не емкость в А·ч, а мощность, которую батарея способна отдать за 5–30 минут до заданного конечного напряжения.

Когда рассматривать литиевые шкафы DELTA Xpert

Литиевые системы выбирают как готовый инженерный комплекс: батарейные шкафы, BMS, защита, коммутация и интеграция с ИБП.

• DELTA UDL — LFP-шкафы для ЦОД, банков, производственных и других критичных объектов. Серия поддерживает высокие токи разряда, мониторинг в реальном времени и масштабирование до 15 шкафов в системе.

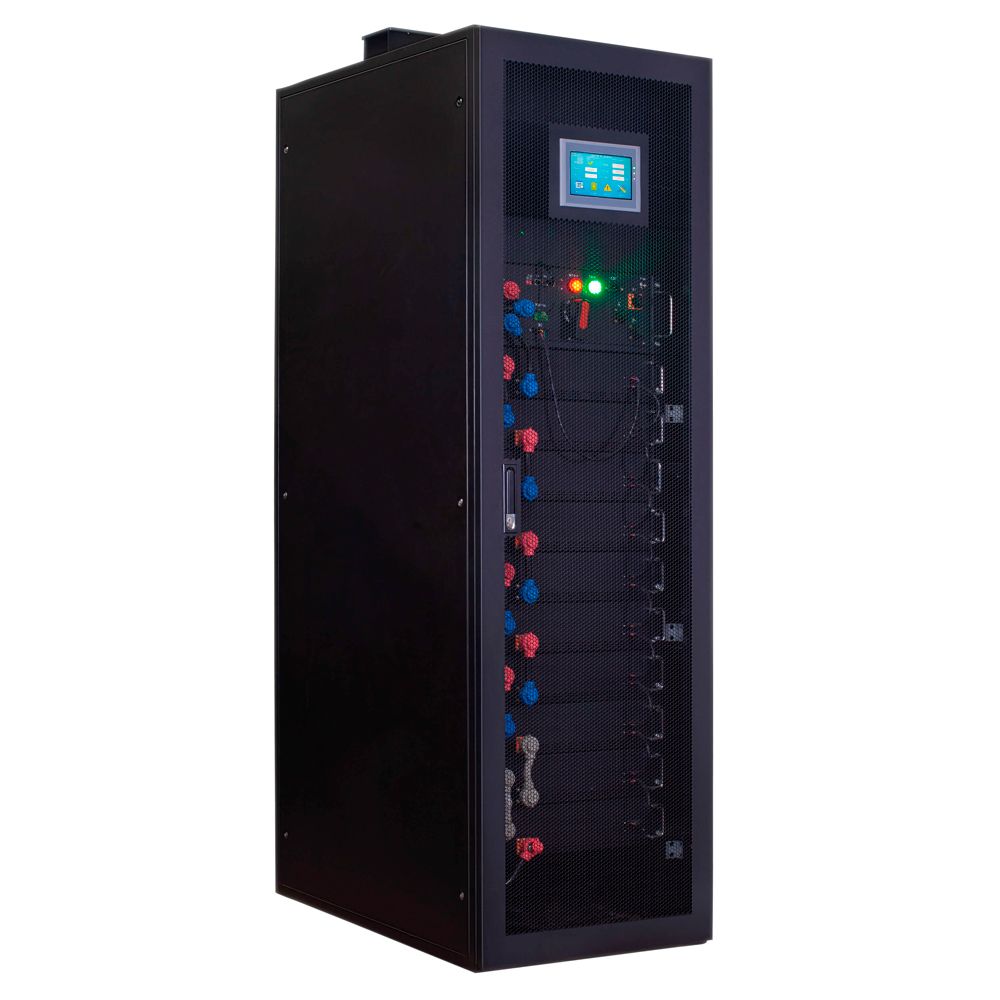

• DELTA UDL-R — LFP-шкафы для трехфазных ИБП и длительного резервирования от 30 минут. Подходят для производственных линий, бизнес-центров, медицинского и другого ответственного оборудования.

Литиевый проект обычно требует больших первоначальных затрат, но может быть выгоднее по стоимости жизненного цикла за счет ресурса, компактности, мониторинга и меньшего числа плановых замен.

Ошибки при выборе аккумулятора

Ориентироваться только на емкость

Одинаковая емкость в А·ч не гарантирует одинаковую автономию. Для ИБП сравнивают мощность и конечное напряжение на нужном интервале – 5, 15, 30 или 60 минут.

Не учитывать совместимость с зарядным устройством

Неподходящий зарядный профиль вызывает недозаряд или перезаряд и ускоряет деградацию. При смене технологии его проверяют обязательно.

Смешивать разные аккумуляторы

Батареи разного возраста, бренда, технологии или емкости нельзя объединять в одну последовательную цепь. Перед точечной заменой слабого звена диагностируют остальные АКБ.

Игнорировать температуру и размещение

Жара ускоряет старение, а холод уменьшает доступную емкость. Размещение и вентиляцию проектируют по требованиям производителя и нормам безопасности.

Покупать без проверки происхождения и документов

Для корпоративной закупки проверяют дату производства, условия хранения, гарантию, паспорта и однородность партии. Аккумуляторы DELTA можно приобрести у официальных партнеров, работающих с оптовыми и розничными заказами.

Как продлить срок службы батареи ИБП

Даже правильно подобранная АКБ требует контролируемых условий эксплуатации. Практика обслуживания зависит от масштаба и критичности системы, но базовые меры одинаковы:

• поддерживать температуру в диапазоне, рекомендованном производителем;
• контролировать параметры поддерживающего заряда и температурную компенсацию;
• не оставлять разряженную батарею без восстановления заряда;
• соблюдать регламент хранения и периодической подзарядки запасных АКБ;
• проверять крепление соединений, отсутствие нагрева, деформации и коррозии;
• регулярно тестировать автономию или фактическую емкость безопасным для объекта способом;
• отслеживать напряжение и внутреннее сопротивление не только по абсолютному значению, но и по тренду;
• вести журнал аварий, разрядов, температуры, результатов тестов и замен.

На распределенных объектах мониторинг помогает обслуживать батареи по фактическому состоянию. Однако он не отменяет функциональных испытаний: нормальное напряжение без нагрузки еще не гарантирует требуемую мощность разряда.

Часто задаваемые вопросы

Можно ли оперативно увеличить емкость батарейного массива?

Можно, если зарядное устройство, кабели, защита, габариты и тепловой режим рассчитаны на новую конфигурацию. Расширение корпоративной системы предусматривают проектом.

Как проверить совместимость батареи и ИБП?

Проверяют технологию, напряжение цепи, разрядную мощность, зарядный профиль, клеммы, полярность и размеры. Для лития дополнительно учитывают BMS, защиту и обмен данными. Основной источник – документация изготовителя ИБП.

От чего зависит срок службы батареи?

Ресурс зависит от температуры, зарядного напряжения, глубины разрядов, качества монтажа и обслуживания. Каталожный срок относится к заданным условиям и не гарантируется при любом режиме эксплуатации.

Что выбрать для ИБП: AGM, GEL или литиевую батарею?

Для классического ИБП с редкими отключениями обычно выбирают AGM. GEL подходит для регулярных глубоких разрядов при совместимом зарядном профиле. Литий рассматривают при частой циклической работе, дефиците площади и высоких требованиях к мониторингу.

Вывод: подбирайте батарейную систему целиком

Подбор батарейной системы начинают с четырех параметров: напряжения батарейного массива, активной мощности нагрузки, требуемой автономии и условий эксплуатации. После предварительного расчета конкретную модель проверяют по разрядным таблицам, совместимости с зарядным устройством, сроку службы, габаритам и требованиям к монтажу.

В проекте для серверной, ЦОД, телекоммуникационного или промышленного объекта необходимо проверить всю систему: батарейные цепи, защиту, кабели, шкаф, вентиляцию, мониторинг и регламент обслуживания. Такой подход снижает риск простоя и позволяет оценивать решение по надежности и стоимости владения, а не по цене одной батареи.

О бренде DELTA

DELTA — флагманский бренд компании ЭНЕРГОН на территории России и СНГ. В ассортимент входят свинцово-кислотные и литий-ионные аккумуляторы, а также комплексные решения для бесперебойного и резервного электропитания. Бренд развивает партнерскую сеть, обеспечивает техническую поддержку и предоставляет паспорта, инструкции и сертификаты на выпускаемую продукцию.
